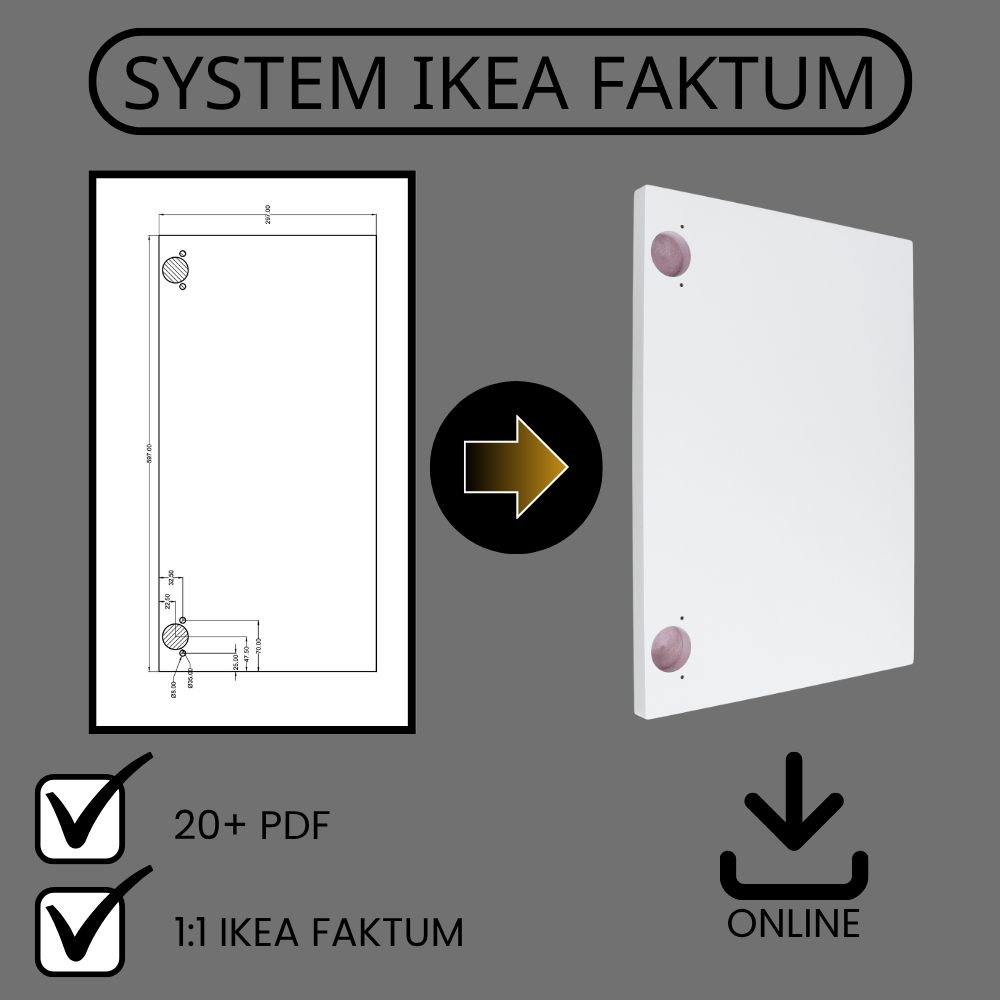

Bohrschablonen für IKEA FAKTUM – komplette PDF-Dokumentation (DIY-Set)

Ein kompletter Satz technischer Zeichnungen für IKEA FAKTUM Fronten im PDF-Format. FAKTUM ist das ältere, eingestellte Küchensystem von IKEA, dessen Fronten nicht mehr im Handel erhältlich sind. Mit diesen Zeichnungen können Sie eine Front so nachfertigen oder ersetzen, dass sie zu Ihrer bestehenden Küche passt. Jede Datei enthält exakte Maße in Millimetern. Dies ist ein digitales Produkt, das sofort nach dem Kauf zum Download bereitsteht.

Was Sie erhalten

• Einen Satz von rund 70 technischen Zeichnungen (PDF) für IKEA FAKTUM Küchenfronten, eine für jeden Fronttyp und jede Größe.
• Zweisprachige Zeichnungen (Polnisch / Englisch) mit vollständiger Bemaßung und technischem Schriftfeld.
• Zusätzlich eine vollständige Frontenliste mit Maßen als Excel-Datei.
• Reale Fertigungsmaße in Millimetern statt nomineller Zentimeter (z. B. 30 cm = 296 mm, 60 cm = 596 mm).


Was jede Zeichnung enthält

• Die Frontkontur mit Breiten- und Höhenmaßen in mm.
• Frontstärke: 18 mm.
• Anordnung der Scharnierbohrungen: Topfbohrung Ø 35 mm plus Montagebohrungen Ø 5 mm, nach dem IKEA-FAKTUM-Scharnierstandard.
• Schubladen und Auszüge: Montagebohrungen Ø 5 und Ø 10 mm, spiegelbildlich auf beiden Seiten.
• Fronten über 100 cm zeigen zusätzlich optionale Positionen für Zusatzscharniere im 32-mm-Raster, farblich abgesetzt markiert.
• Bohrtiefe: 13 mm.
• Einige Abschlusselemente (Sockelblenden, Abdeckpaneele, ausgewählte Geschirrspülerfronten) sind bestimmungsgemäß ohne Bohrungen.

Für wen

• Sie haben eine ältere IKEA FAKTUM Küche und möchten eine beschädigte oder veraltete Front ersetzen.
• Sie fertigen Fronten nach Maß und benötigen exakte FAKTUM-Maße.
• Sie bestellen Fronten beim Schreiner und möchten eine präzise Zeichnung statt Schätzwerten übergeben.
• Sie planen oder kalkulieren Projekte und benötigen reale Maße.

Abgedeckte Typen und Größen

Die Liste deckt das gesamte FAKTUM-Sortiment ab: Türen, Falttüren, 45-Grad-Ecktüren, horizontale Türen, Hochschranktüren (für Hochschränke bis ca. 194 cm), Schubladen (Höhen 9,4 / 13 / 18 / 25,5 cm), Auszüge (Cargo), Sockelblenden, Geschirrspülerfronten sowie Abdeckpaneele in zwei Tiefen (35,5 und 58 cm). Breiten von 15 bis 80 cm, Paneele bis 249 cm Höhe. Die vollständige Übersicht finden Sie in der beiliegenden Frontenliste.

Spezifikation

• System: IKEA FAKTUM (eingestellt)
• Format: PDF (Zeichnungen) + Excel (Frontenliste)
• Zeichnungssprache: Polnisch / Englisch
• Einheiten: Millimeter
• Frontstärke: 18 mm
• Bohrtiefe: 13 mm
• Bohrungen: Topfbohrung Ø 35 mm, Montagebohrungen Ø 5 / Ø 10 mm
• Scharniere: Anordnung nach IKEA-Standard, mit optionalen Zusatzscharnieren für Fronten über 100 cm
• Zugriff: Download-Link sofort nach dem Kauf

Wichtig: Dies ist ein digitales Produkt (PDF-Dateien zum Download). Es wird nichts Physisches versendet. FAKTUM und METOD sind zwei verschiedene Systeme, prüfen Sie vor der Bestellung, welches Sie haben. Vergleichen Sie die Zeichnung vor der Fertigung oder Bohrung immer mit Ihrem eigenen Korpus.
